產品概述：
CZM8E 系列電子式塑殼斷躊器（以下簡稱斷路器）其額定絕緣電壓為 800V 適用于交流 50Hz 額定工作電壓 400V 額定工作電流至1250A 的電器中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時保護功能能保護線路和電源設備不受損壞。該斷路器具有體積小、分段高、飛弧短、抗振動等特點。????適用范圍
1、斷路器可垂直安裝（即豎裝）亦可水平安裝（即可橫裝）
2、 斷路器不可倒進線（即只能 1、2、5 接電源線）2、4、6 接負載線。
3、斷路器適用于隔離符號表示為
4、斷路器符合執行下列標準
5、IEC60947-1 及 GB/T14048.1 總則
6、IEC60947-2 及 GB/T14048.2 低壓斷路器及附錄 F 帶電子過
7、電流保護斷路器的附加要求
8、IEC60947-1 及 GB/T14048.4 機電式接觸器和電動機啟動器
型號及其含義
| ① | 企業代號 |
| ② | 塑料外殼式斷路器 |
| ③ | 設計代號 |
| ④ | 電子式 |
| ⑤ | 殼架等級額定電流 |
| ⑥ | 額定極限短路分?jǐn)嗄芰Γ⊿：較高分?jǐn)嘈停瓾：高分?jǐn)嘈停?/td> |
| ⑦ | 操作方式 手動直接操作無代號 轉動手柄操作用 Z 表示 電動操作用 P 表示 |
| ⑧ | 極數（3：三極，4：四極） |
| ⑨ | 脫扣器方式及附件代號 |
| ⑩ | 用途代號配電用無代號電動機保護用 2 表示 |
按產品極數分為三極與四極。四極產品中性極（N 極）的型式為 N 極過電流保護電流、時間參數 100% 自動跟蹤相線整定值且 N 極與其
它三極一起合分（N 極先合后分）
按額定電流分
CZM8E-125 有 32、63、125A
CZM8E-250 為 250A
CZM8E-400 為 400A
CZM8E-630 為 630A
CZM8E-800 為 800A
CZM8E-1250 為 800A、1000A、1250A
?1、接線方式分為板前接線、板后接線、插入式扳前接線、插入式板后接線、抽出式接線五種
2、按斷路器是否帶附件分帶附件和不帶附件兩種。
3、 附件分內部附件和外部附件 內部附件有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種外部附件有轉動手柄操作機構、電動操作機構。
?
正常工作條件和安裝條件
1、安裝地點的海拔不超過 2000m
2、周?chē)橘|(zhì)溫度不高于 +40℃和不低 -5℃且 24 小時的平均值不超過 35℃（特殊訂貨除外）
3、 安裝地點的相對空氣濕度在最高溫度為 +40℃時不超過 50% 在較低溫度下可以有較高的相對濕度 例如 20℃時達 90% 對由于溫度變化偶
爾產生的凝露應采取特殊的措譴
4、污染等級為 3 級
5、斷路器主電路的安裝類別為Ⅲ不接至主電路的輔助電路和控制電路安裝類別為Ⅱ
6、 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方
7、 在沒有雨雪侵襲的地方
8、斷路器應按產品的使用說明書安裝。
?
主要特點?
1、 選擇配合 CZM8E 電子式塑殼斷路器具有三段保護功能，使用類別為 B 的斷路器與連接在同一電路中的其它短路保護裝置在短路條件下具有選擇性配合；
2、具有三段保護動作電流、動作時間選擇．用戶可根據負數電流要求對脫扣器進行設置調整：電子式脫扣器保護特性曲線?
3、自供電：電子式脫扣器由斷路器自身提供能量，電流信號及脫扣器工作電源來自安裝于斷路器內的電流互感器；
4、具有“預報器”指示，當流過斷路器的實際運行電流達到或超過預報警動作電流 lro 時，斷路器面蓋上的“預報警”發光二極管指示為黃色；
5、具有過載指示 當負載電流超出過載長延時動作電流時，斷路器面蓋上的發光二極管指示為紅色；
6、大電流瞬時脫扣功能，當斷路器閉合時或在運行時遇短路大電流（≥ 20Inm），斷路器由電磁脫扣機構直接脫扣；
7、安裝具有互換性，外形尺寸與 CZM8E 系列塑殼斷路器規格相同。
?
結構簡介

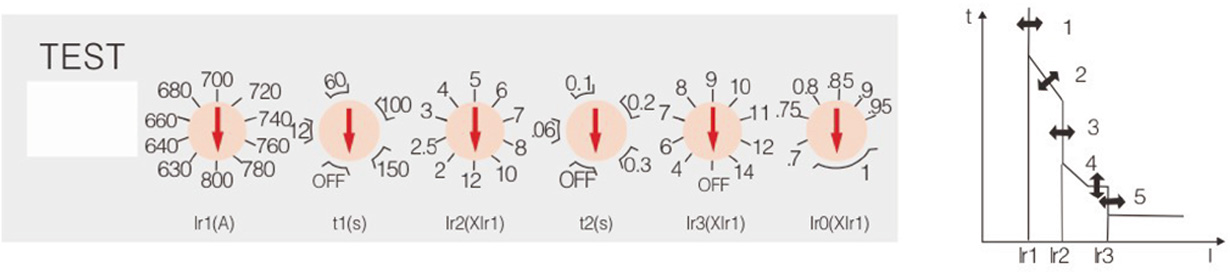

?◇ CZM8E-125，In=32A 電子式脫扣器
?

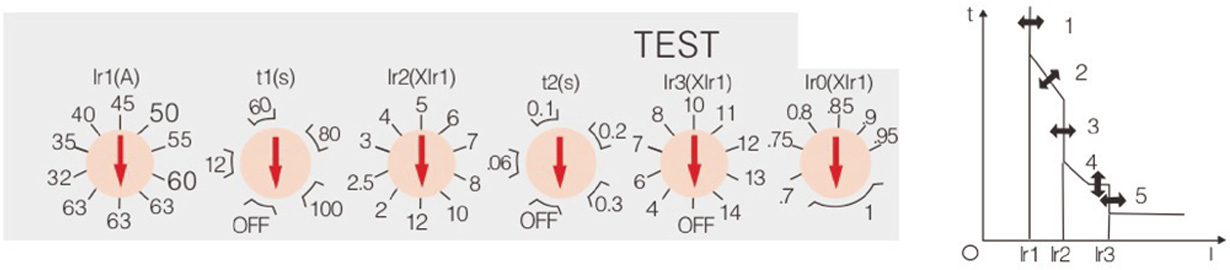

◇ CZM8E-125, In=63A 電子式脫扣器

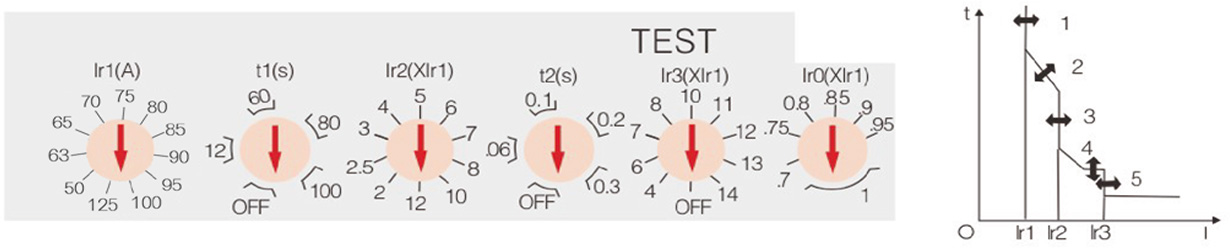

?◇ CZM8E-125, In=125A 電子式脫扣器
◇ CZM8E-250．In-250A 電子式脫扣器
?
? ◇ CZM8E-400，In=400A 電子式脫扣器
?

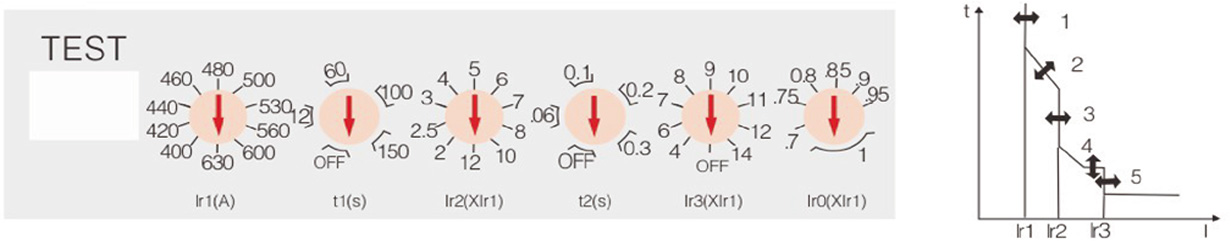

◇ CZM8E-630, In=630A 電子式脫扣器
◇ CZM8E-800, In=800A 電子式脫扣器
◇ CZM8E-1250．In-800A 電子式脫扣器
?

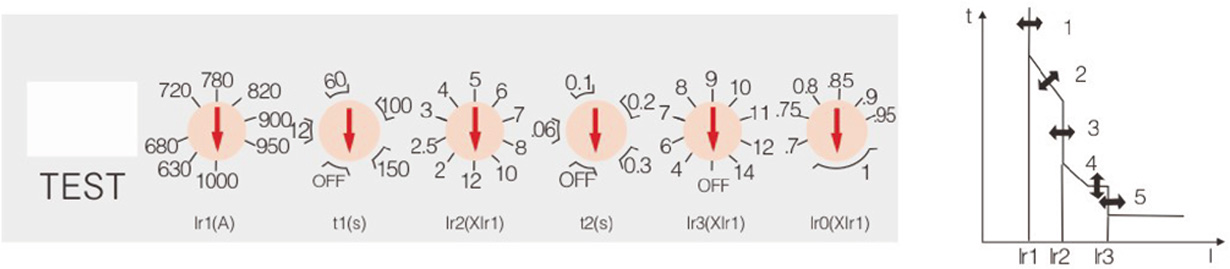

◇ CZM8E-1250，In=1000A 電子式脫扣器
◇ CZM8E-1250．In=1250A 電子式脫扣器
?
保護
?1、過載長延時動作電流 Ir1 調整根據斷路器不同的額定電流可從 4 檔到 10 檔進行調整；
2、長延時動作時間 t1 調整，可進行 4 檔調整；
3、短路短延時動作時間 Ir2 調整，可進行 10 檔調整；
4、短延時動作時間 t2 調整，可進行 4 檔調整；
5、短路瞬時動作電流 Ir3 調整，可進行 8 檔、9 檔或 10 檔調整；
6、預報警動作電流 Ir0 調整，可進行 7 檔調整。
主要技術性能指標?
◇ 斷路器主要技術性能指標見表一
?
